Ehilà! In qualità di fornitore di schede PCB per telecamere IP, ho esaminato i dettagli del test di queste schede come il palmo della mia mano. Testare la scheda PCB di una telecamera IP è estremamente cruciale per assicurarsi che funzioni bene e soddisfi gli standard di qualità. In questo blog condividerò con te come testare passo dopo passo la scheda PCB di una telecamera IP.
1. Ispezione visiva
Il primo passo nel testare la scheda PCB di una telecamera IP è un'ispezione visiva semplice ma importante. Non hai bisogno di attrezzature sofisticate per questo. Basta prendere una lente d'ingrandimento e dare un'occhiata al tabellone. Controlla eventuali segni evidenti di danni, come tracce incrinate, pin piegati o ponti di saldatura. I ponti di saldatura sono quei piccoli grumi di saldatura che collegano due tracce che non dovrebbero essere collegate. Possono causare tutti i tipi di problemi, come i cortocircuiti.
Inoltre, assicurati che tutti i componenti siano posizionati e saldati correttamente. A volte, un componente potrebbe essere leggermente decentrato o non saldato bene, il che può influire sulle prestazioni della scheda. Se riscontri problemi durante l'ispezione visiva, puoi risolverli immediatamente o contrassegnarli per ulteriori indagini.
2. Test dell'alimentazione
Una volta eseguita l'ispezione visiva, è il momento di testare l'alimentatore. L'alimentatore è come il cuore della scheda PCB della telecamera IP. Senza un'alimentazione stabile, la scheda non funzionerà correttamente.
Innanzitutto, utilizzare un multimetro per misurare la tensione sui pin di ingresso alimentazione della scheda. Assicurarsi che la tensione rientri nell'intervallo specificato. Se la tensione è troppo alta o troppo bassa, potrebbe danneggiare i componenti della scheda. Puoi anche verificare eventuali cortocircuiti sulle linee di alimentazione. Per fare ciò, imposta il multimetro in modalità resistenza e misura la resistenza tra i pin di alimentazione e i pin di terra. Una resistenza molto bassa o una lettura pari a zero potrebbero indicare un cortocircuito.
È anche una buona idea controllare il consumo energetico della scheda. È possibile utilizzare un misuratore di potenza per misurare la corrente assorbita dalla scheda. Se il consumo energetico è molto più elevato del previsto, potrebbe significare che c'è un problema con uno dei componenti.
3. Test di integrità del segnale
Dopo il test dell'alimentatore, è il momento di concentrarsi sull'integrità del segnale. La scheda PCB della telecamera IP è attraversata da vari segnali, come segnali video, segnali audio e segnali di controllo. Questi segnali devono essere trasmessi in modo accurato e senza alcuna interferenza.
Un modo per testare l'integrità del segnale è utilizzare un oscilloscopio. Un oscilloscopio può visualizzare la forma e l'ampiezza dei segnali. È possibile collegare le sonde dell'oscilloscopio alle linee di segnale sulla scheda e osservare le forme d'onda. Cerca eventuali segni di distorsione, rumore o interferenza. Ad esempio, se il segnale video presenta molto rumore, l'immagine potrebbe risultare sfocata o distorta.
È inoltre possibile utilizzare un analizzatore logico per testare i segnali digitali sulla scheda. Un analizzatore logico può acquisire e analizzare i segnali digitali, consentendo di verificare eventuali problemi o errori di temporizzazione. Ciò è particolarmente importante per i segnali di controllo, che devono essere inviati e ricevuti al momento giusto.
4. Test di funzionalità
Ora che hai testato l'alimentazione e l'integrità del segnale, è il momento di testare la funzionalità della scheda PCB della telecamera IP. Qui è dove vedi effettivamente se il consiglio può fare quello che dovrebbe fare.
Collegare la scheda a una fonte di alimentazione e a un monitor. Controlla se la fotocamera può catturare un'immagine o un video. Puoi testare diverse funzioni, come lo zoom, la messa a fuoco e la visione notturna. Assicurati che la qualità dell'immagine sia buona e che non siano presenti artefatti o difetti.
Puoi anche testare la connettività di rete della telecamera IP. Collega la scheda a una rete locale e prova ad accedere all'interfaccia web della telecamera da un computer o da un dispositivo mobile. Controlla se riesci a visualizzare il flusso video in diretta, regolare le impostazioni ed eseguire altre funzioni sulla rete.
5. Test ambientali
Oltre ai test di base, è importante eseguire anche alcuni test ambientali. Le telecamere IP vengono spesso utilizzate in ambienti diversi, quindi devono essere in grado di resistere a diverse condizioni.
Puoi testare le prestazioni della scheda a diverse temperature e livelli di umidità. Ad esempio, puoi mettere la scheda in una camera a temperatura controllata e testarla ad alte e basse temperature. Ciò ti aiuterà a determinare se la scheda può funzionare in modo affidabile in condizioni estreme.
Puoi anche testare la resistenza della tavola alle vibrazioni e agli urti. È possibile utilizzare una tavola vibrante o uno shock tester per simulare diversi livelli di vibrazione e shock. Questo è importante se la telecamera IP verrà installata in un veicolo in movimento o in un'area con molte vibrazioni.
6. Test a lungo termine
Infine, i test a lungo termine sono essenziali per garantire l'affidabilità della scheda PCB della telecamera IP. Puoi eseguire la scheda ininterrottamente per un certo periodo di tempo, come 24 ore o anche di più. Durante questo periodo, monitorare le prestazioni della scheda e verificare eventuali segni di degrado o guasto.
I test a lungo termine possono aiutarti a identificare eventuali problemi che potrebbero non essere rilevati durante i test a breve termine. Ad esempio, alcuni componenti potrebbero iniziare a guastarsi dopo un lungo periodo di utilizzo a causa dell'usura.

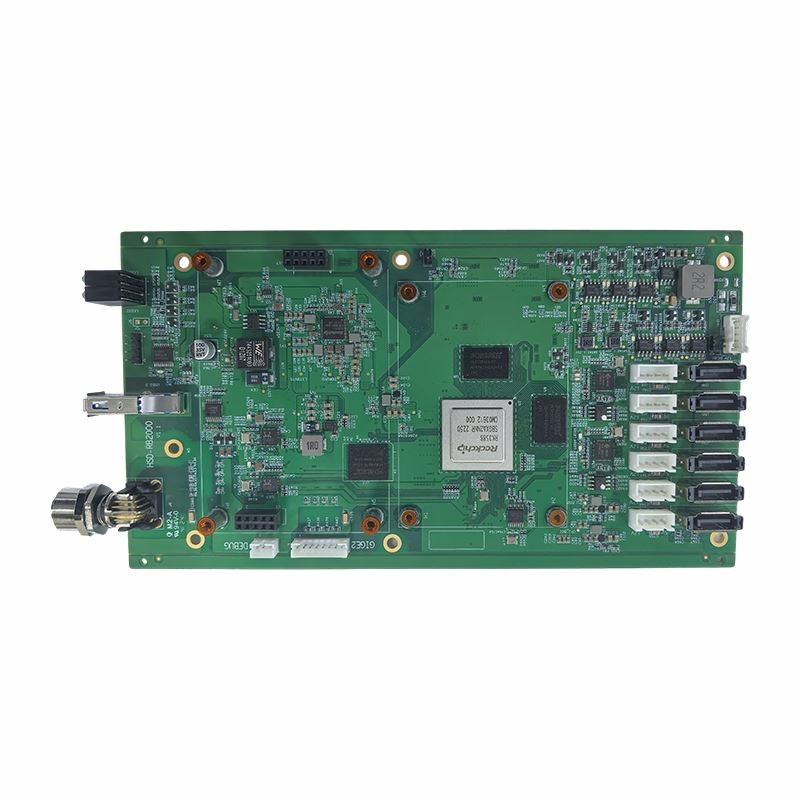

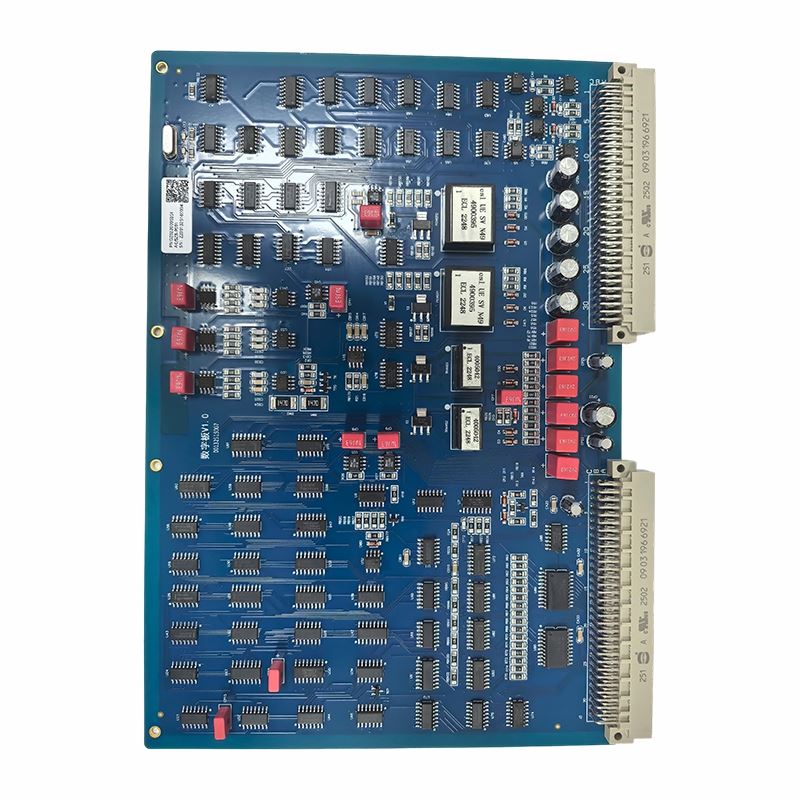

In qualità di fornitore di schede PCB per telecamere IP, offriamo anche altri prodotti correlati, come ad esempioSistema di controllo del traffico PCBA,Assemblaggio PCB del sistema di controllo, ESistema di ispezione ferroviaria PCBA. Questi prodotti sono inoltre rigorosamente testati per garantirne la qualità e le prestazioni.
Se sei interessato alle nostre schede PCB per telecamera IP o a uno qualsiasi dei nostri altri prodotti, ci farebbe piacere sentire la tua opinione. Che tu sia una piccola impresa alla ricerca di un fornitore affidabile di schede PCB o una grande azienda che necessita di una produzione in grandi volumi, possiamo soddisfare le tue esigenze. Contattaci per avviare una discussione sull'approvvigionamento. Siamo qui per fornirti i migliori prodotti e servizi.
Riferimenti
- Manuale sui test dei circuiti stampati, seconda edizione di Bill Carteaux
- Progettazione PCB per l'integrità del segnale: una guida pratica di Eric Bogatin
